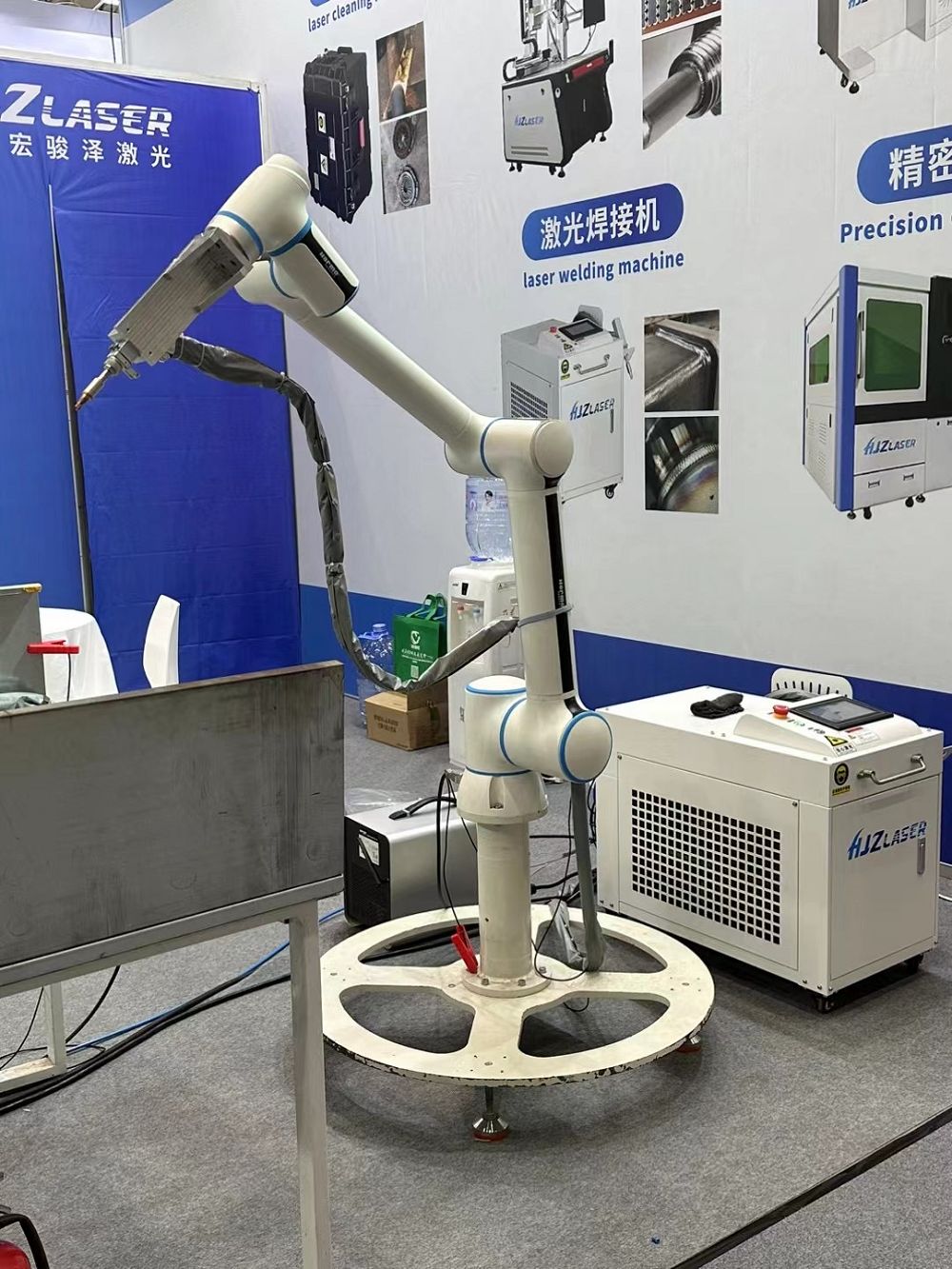

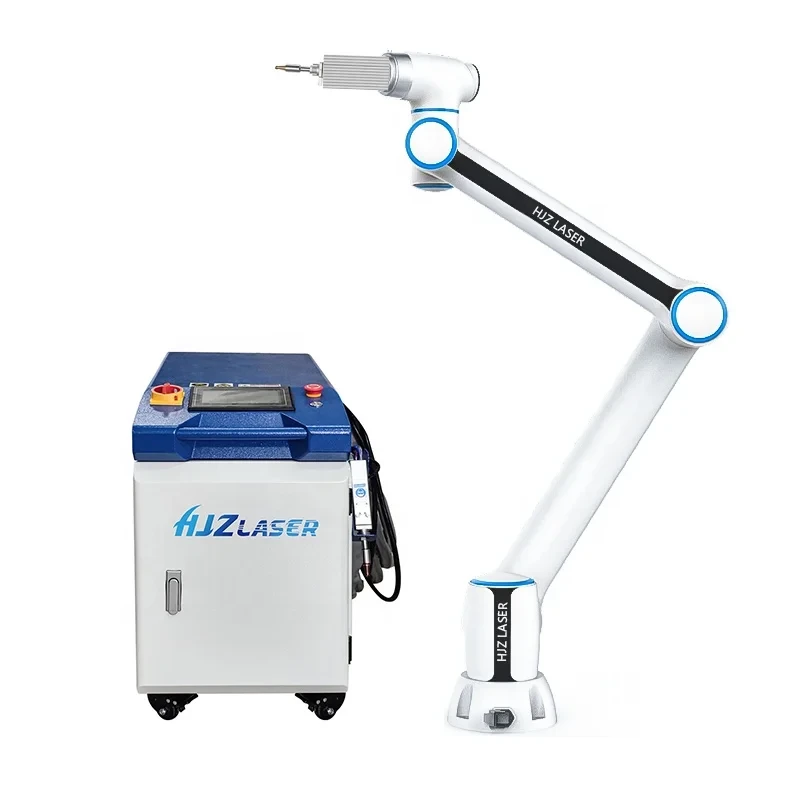

מכונת ריתוך לייזר רובוט

דֶגֶם

HJZ-HWD

שֵׁם

רתכת לייזר

מקור לייזר

BWT/MAX/Raycus

מֶתַח

220V 50HZ/60HZ

אורך כבל

סטנדרטי 10 מ', אפשרי: 15 מ'

כוח לייזר

1500W/2000W/3000W

אֹרֶך גַל

1064/1070 ננומטר

תדירות ריתוך

0.5 ~ 1000 הרץ

עקרון עבודה

רָצִיף

טווח מהירות

0 ~ 120 מ"מ/שנייה

מצנן מים

מקרר מים תרמוסטטי תעשייתי

טמפרטורת סביבת עבודה

15 ~ 35 * C

לחות של סביבת העבודה

< 70% No condensation

עובי / עומק ריתוך

0.5-6 מ"מ

קרן ריתוך

0.5 מ"מ

מִשׁקָל

165 ק"ג

אַחֲרָיוּת

שנה אחת

מידות המארז

102*75*89 ס"מ

סוּג

M-10iD/12

צורת זרוע

רובוט מפרקי

חוֹפֶשׁ פְּעוּלָה

6 צירים (J1,J2,J3,J4,J5,J6)

רדיוס נגיש

1441 מ"מ

עומס מקסימלי

12 ק"ג

טווח תנועה (מהירות מרבית)

ציר J1

340º/370º (260º/s)

ציר J2

235º (240º/s)

ציר J3

455º (260º/s)

ציר J4

380º (430º/s)

ציר J5

360º (450º/s)

ציר J6

900º (720º/s)

פרק כף היד מותר לשאת

מומנט עומס

ציר J4

26.0 ננומטר

ציר J5

26.0 ננומטר

ציר J6

11.0 ננומטר

פרק כף היד מותר לשאת

רגע של אינרציה

ציר J4

0.90 ק"ג מ"ר

ציר J5

0.90 ק"ג מ"ר

ציר J6

0.30 ק"ג מ"ר

דיוק מיקום חוזר

±0.02 מ"מ

משקל גוף

145 ק"ג

מצב התקנה

טָחוּן

טעינה למעלה

מותקן על הקיר

סביבת התקנה

טמפרטורת הסביבה

0-45 מעלות

לחות יחסית

20-80％ (ללא עיבוי)

רֶטֶט

מתחת ל-0.5G

אַחֵר

מקום התקנת הרובוט חייב להיות רחוק מ: מקורות הפרעות חשמליים דליקים או קורוזיביים של נוזל או גז.

מְאַפיֵן

מבנה קומפקטי, מהירות גבוהה, דיוק גבוה, הרחבה גבוהה ותפעול קל.

אירוע יישום

הַלחָמָה
